Подробное описание

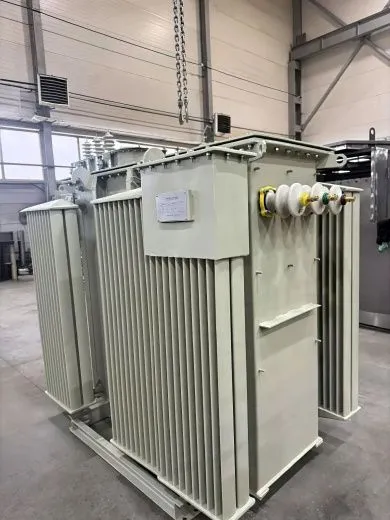

Трансформатор ТМЗ 630/6/0,4 — трёхфазный силовой понижающий агрегат герметичного масляного исполнения с защитой диэлектрика азотной подушкой. Предназначен для продолжительной работы в сетях промышленной частоты 50 Гц. Его ключевая задача — преобразование входного напряжения 6 кВ на стороне ВН в рабочее напряжение 0,4 кВ на стороне НН при номинальной мощности 630 кВа.
«Каждый трансформатор ТМЗ 630/6/0,4 проходит приёмо-сдаточные испытания в заводской лаборатории: измерение потерь холостого хода и короткого замыкания, испытание электрической прочности изоляции, проверка коэффициента трансформации и группы соединений. Только после этого изделие допускается к отгрузке.» начальник испытательной лаборатории
Заводская документация на ТМЗ 630/6/0,4 содержит сведения о схеме и группе соединений обмоток, параметрах обмоток ВН 6 кВ и НН 0,4 кВ. Корпус — цельносварной прямоугольный бак с радиаторами или гофрированными стенками. Расширительный бак и газовое реле отсутствуют: масло изолировано от атмосферы слоем инертного азота. Высоковольтные вводы ВН 6 кВ и низковольтные выводы НН 0,4 кВ расположены на боковых стенках (левое или правое исполнение). На крышке смонтированы привод переключателя ПБВ, маслоуказатель и предохранительная мембрана.
* Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и заводским ТУ.
Трансформатор ТМЗ 630/6/0,4 поставляется заполненным маслом
Для подъёма и перемещения оборудования, масса которого может превышать 4000 кг, на крышке предусмотрены строповые проушины. В нижней части бака установлены заземляющий болт, пробка для слива масла и кран для отбора пробы. Монтаж ведётся только на подготовленное горизонтальное основание через отверстия в опорных швеллерах.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Азотная защита Особенность | Масло защищено инертным газом от окисления и увлажнения: не требуются доливки и замена масла Описание |
| 2 # | Боковое подключение Особенность | Вводы ВН и НН расположены сбоку (левое или правое исполнение), упрощая компоновку в КТП Описание |
| 3 # | Регулирование без возбуждения Особенность | Переключатель ПБВ на пять ступеней (±2×2,5%) изменяет коэффициент трансформации только на отключённом трансформаторе Описание |
| 4 # | Безопасность при КЗ Особенность | Предохранительная мембрана срабатывает при резком повышении давления и не требует обслуживания Описание |
«Трансформатор ТМЗ 630/6/0,4 — это герметичная масляная машина с азотной защитой. Масло не окисляется и не увлажняется, поэтому диэлектрик сохраняет исходные параметры на весь срок службы без доливок и замен. Боковые вводы делают его идеальным для современных КТП». Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Трансформатор ТМЗ 630/6/0,4 согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на провод, масло и изоляторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка на открытых площадках или в вентилируемых помещениях.
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Регулирование напряжения — переключение без возбуждения (ПБВ), пять ступеней с шагом 2,5% (±2×2,5%). Переключение производится только на полностью отключённом и заземлённом трансформаторе.
- Климатическое исполнение — У1 (от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C).
- идентичность схем и групп соединений обмоток;
- соотношение номинальных мощностей не более 1:3;
- отклонение коэффициентов трансформации не выше ±0,5%;
- различие напряжений короткого замыкания не более ±10%;
- выполненная фазировка перед включением.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- частые коммутации со стороны питающей сети.
* Испытания масла — по РД 34.45‑51.300‑97. Габаритный чертёж — по ГОСТ 2.109‑73.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Маслоуказатель поплавковый Прибор | Визуальный контроль уровня масла в баке Функция |
| 2 # | Манометрический термометр Прибор | Измерение температуры верхних слоёв масла; может иметь сигнальные контакты Функция |
| 3 # | Предохранительная мембрана Прибор | Сброс избыточного давления при коротком замыкании Функция |
| 4 # | Мановакуумметр (опционально) Прибор | Контроль внутреннего давления с выводом сигнала в клеммную коробку Функция |
Назначение и область применения
Трансформаторы ТМЗ 630/6/0,4 монтируются в металлических и бетонных комплектных подстанциях (КТП, БКТП), а также в утеплённых сооружениях из сэндвич-панелей. Предназначены для питания распределительных сетей напряжением 0,4 кВ от первичных линий 6 кВ. Применяются для электроснабжения промышленных объектов, жилых районов, административных зданий, дачных и коттеджных посёлков.
Принцип действия
- При подаче напряжения 6 кВ на первичную обмотку ВН возникает ток холостого хода, создающий переменный магнитный поток в магнитопроводе.
- Поток замыкается по сердечнику, набранному из холоднокатаной электротехнической стали.
- Переменный магнитный поток индуцирует во вторичной обмотке НН электродвижущую силу, формируя на выводах напряжение 0,4 кВ.
- При подключении нагрузки трансформатор отдаёт мощность 630 кВа.
Способ монтажа и установка
Подъём осуществляется за строповые пластины на крышке. Присоединение кабелей или шин производится к вводным шпилькам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен внизу бака. Монтаж ведётся на ровное бетонное или металлическое основание. При внутренней установке обязательна приточно-вытяжная вентиляция; расстояние от корпуса до стен — не менее 200 мм.
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. После завершения монтажа и подключения высоковольтных цепей проводятся приёмо-сдаточные испытания аккредитованной лабораторией. Нагрузку поднимают плавно, начиная с минимальной, в течение нескольких дней. Контролируют уровень масла по маслоуказателю, проверяют герметичность уплотнений. Термометр монтируется в гильзу с маслом, порог сигнализации — не выше 105 °C. Проверяют сопротивление изоляции и заземление, после чего подают напряжение.
Важно: герметичный бак с азотной подушкой не требует замены силикагеля и постоянного контроля масла. Ежегодное техническое обслуживание выполняется в объёме, предусмотренном ПТЭЭП и ПУЭ.
Правила технического обслуживания
- Визуальный осмотр бака, изоляторов и контактных соединений.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Проверка петли «фаза-ноль» и токов короткого замыкания.
- Тепловизионный контроль температуры масла и контактных узлов.
- Высоковольтные испытания в установленные сроки.
- Периодический отбор пробы масла для анализа пробивного напряжения и влагосодержания (рекомендуемый интервал — раз в 6 лет).
- Ревизия болтовых и сварных соединений, подтяжка крепежа.
- Тестирование устройств релейной защиты и автоматического ввода резерва.
- Проверка средств защиты и цепей сигнализации.
Преимущества трансформаторов ТМЗ
- Полная герметизация — азотная подушка полностью исключает контакт масла с воздухом, что предотвращает окисление и увлажнение диэлектрика на весь срок службы.
- Отсутствие обслуживания масла — доливки и плановая замена масла не требуются; лабораторный контроль проводится по решению эксплуатирующей организации (рекомендуемый интервал — раз в несколько лет).
- Удобство монтажа — боковое расположение вводов ВН и НН (левое или правое исполнение) значительно упрощает компоновку в КТП и сокращает время подключения.
- Надёжная защита от коротких замыканий — предохранительная мембрана автоматически сбрасывает избыточное давление при аварийных режимах, предотвращая повреждение бака.
- Ресурсосберегающая конструкция — отсутствие расширительного бака и газового реле снижает металлоёмкость и упрощает конструкцию без потери надёжности.
- Высокое качество сборки — все трансформаторы проходят полный цикл приёмо-сдаточных испытаний в заводской лаборатории с оформлением протокола измерений.
Структура условного обозначения маркировки
- Т — трёхфазный трансформатор;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- З — герметичное исполнение с защитой азотной подушкой (без расширителя);
- 630 кВа — номинальная мощность, кВа;
- 6 кВ — номинальное напряжение обмотки ВН, кВ;
- 0,4 кВ — номинальное напряжение обмотки НН, кВ;
- У/Ун–0 — схема и группа соединения «звезда/звезда с нулевым выводом», группа 0;
- УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150‑69, ГОСТ 15543.1‑89.
Сертификаты и разрешительная документация
Качество и безопасность трансформаторов ТМЗ 630/6/0,4 подтверждены следующими документами:
- Декларация о соответствии N РОСС RU Д-RU.PA01.В.46256/24 — подтверждает соответствие требованиям ГОСТ Р 52719-2007, ГОСТ 12.2.007.2-75, ГОСТ 12.2.024-87 и ГОСТ 1516.3-96.
- Сертификат соответствия системы менеджмента качества №FSK.RU.0002.F00034645 — удостоверяет, что система менеджмента качества завода применительно к производству трансформаторов (ОКПД2 27.11.4, ОКВЭД2 27.11.13) соответствует требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Действует разрешение на использование знака соответствия системы «Федеральная система качества».
Все работы по монтажу и эксплуатации выполняются в строгом соответствии с правилами ПТЭЭП.
Подтверждение качества: Продукция сертифицирована в системе менеджмента качества по ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). С полным перечнем документов можно ознакомиться на странице Сертификаты и разрешения.
Как выбрать силовой трансформатор
При выборе силового трансформатора необходимо руководствоваться техническими условиями энергоснабжающей организации, проектом либо опросным листом. Основные параметры для выбора:
- Номинальная мощность.
- Класс напряжения первичной обмотки (ВН).
- Класс напряжения вторичной обмотки (НН).
- Схема и группа соединений.
- Климатическое исполнение и категория размещения.
При параллельной работе нескольких агрегатов их мощность выбирается по ГОСТ 30830-2002 МЭК 60076-1-93 с таким расчётом, чтобы оставшиеся в работе трансформаторы выдерживали нагрузку с учётом разрешённых перегрузок.
* — Проектирование, монтаж и эксплуатация трансформатора ТМЗ 630/6/0,4 должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677‑85 и ТУ завода-изготовителя. Масло испытывается по РД 34.45-51.300-97.
Технические характеристики
Номинальная мощность | 630 кВа |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | ТМЗ - Масляный, понижающий, силовой с азотистой подушкой предотвращающей окисление охлаждающего газа, который находится в охладителе, благодаря влаге. |
Направление высоковольтных вводов ВН и выводов НН | По бокам |
Рх, кВт - Потери холостого хода | 1050 Вт |
ΔРк, кВт - Потери короткого замыкания | 7600 Вт |
Uк, % Напряжение короткого замыкания | 5,50% |
Iх, % - Ток холостого хода | 1,60% |
Rт, Ом - Сопротивление обмоток | 0,64 Ом |
Хт, Ом - Сопротивление холостого хода | 3,14 Ом |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | БЧ511/2026 |
Номер партии | 90В67-2026 |

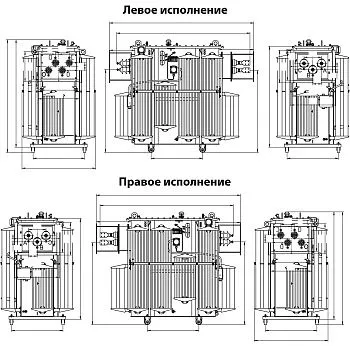

Чертежи и габаритные размеры
Длина, мм | 1820 |
Глубина, мм | 1000 |
Высота, мм | 1600 |
Установочные размеры, мм | 550х550 |
Масса масла, кг | 570 |
Полный вес | 1980 |
ПБВ | ±2×2,5% |
Трансформатор ТМЗ 630 кВА: назначение и область применения
Масляный силовой трансформатор ТМЗ 630 — трёхфазный двухобмоточный понижающий агрегат мощностью 630 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.
Оборудование предназначено для работы в распределительных сетях энергосистем, на промышленных объектах, в сельских и городских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.
Ключевые особенности ТМЗ 630:
- герметичное исполнение с защитной азотной подушкой;
- отсутствие расширительного бака — компенсация объёма масла за счёт азотной подушки;
- пять ступеней регулирования напряжения (ПБВ) с шагом ±2×2,5 % от номинала;
- плоскошихтованная магнитная система из холоднокатаной стали;
- обмотки из медного или алюминиевого провода.
Изготовление ведётся по ГОСТ 11677‑85, ГОСТ Р 52719‑2007 и ТУ завода. Завод производит трансформаторы как с азотной защитой, так и в гофрированных герметичных или радиаторных баках.
Расшифровка маркировки трансформатора ТМЗ 630
Маркировка ТМЗ‑630‑10‑0,4‑Υ/Υн‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- З — герметичное исполнение с защитой азотной подушкой (без расширителя);
- 630 — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
- 0,4 — номинальное напряжение обмотки НН, кВ;
- Υ/Υн‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υн‑11, Υ/Zн‑11);
- У1 — климатическое исполнение для умеренного климата (категория размещения 1).
«Герметичное исполнение трансформаторов ТМЗ с азотной подушкой исключает контакт масла с атмосферой, предотвращая его увлажнение и окисление. Это существенно увеличивает межремонтный ресурс и снижает эксплуатационные затраты. При этом конструкция с азотной защитой обеспечивает дополнительную компенсацию объёма масла при изменении температуры.»
— Главный технолог завода
Технические характеристики трансформатора ТМЗ 630
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Номинальная мощность, кВА | 630 | — | ||||
| Напряжение ВН, кВ | 6 или 10 | по заказу | ||||
| Напряжение НН, кВ | 0,4 | — | ||||
| Схема соединения | Υ/Υн‑0, Δ/Υн‑11, Υ/Zн‑11 | по заказу | ||||
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C | ||||
Полный вес трансформатора — около 2000–2100 кг, масса масла — до 500 кг. Габариты (Д×Ш×В): 1930×1180×1910 мм.
Конструкция трансформатора ТМЗ 630
Основные узлы масляного трансформатора ТМЗ 630:
- Бак — герметичная сварная конструкция из листовой стали с азотной подушкой, заполненная трансформаторным маслом;
- Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали;
- Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
- Азотная подушка — компенсирует изменение объёма масла при нагреве, предотвращает контакт масла с воздухом;
- Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
- Устройства защиты — предохранительный клапан для сброса избыточного давления, маслоуказатель, газовое реле (по требованию).
Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1‑76.
Условия эксплуатации трансформатора ТМЗ 630
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМЗ 630 оснащены устройством ПБВ (переключение без возбуждения). Это позволяет изменять коэффициент трансформации на 5 ступенях с диапазоном ±2×2,5 % от номинального напряжения.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети. Это простой и надёжный способ поддержания напряжения в допустимых пределах при изменении нагрузки.
Нормативная база и стандарты
| Документ | Наименование | Примечание | ||||
|---|---|---|---|---|---|---|
| ГОСТ 11677‑85 | Трансформаторы силовые. Общие технические условия | основной стандарт | ||||
| ГОСТ Р 52719‑2007 | Трансформаторы силовые. Общие технические условия | для оборудования после 2008 г. | ||||
| ГОСТ 11920‑85 | Трансформаторы силовые масляные | дополнительный стандарт | ||||
| ГОСТ 15150‑69 | Климатическое исполнение | категории размещения | ||||
| ГОСТ 1516.1‑76 | Электрооборудование переменного тока | испытания изоляции | ||||
| ПУЭ | Правила устройства электроустановок | гл. 1.4, 2.1 | ||||
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 | ||||
«Каждый трансформатор ТМЗ 630 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания.»
— Инженер-конструктор завода
Потери и ток холостого хода
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Потери холостого хода, Вт | 1050–1100 | в зависимости от исполнения | ||||
| Потери короткого замыкания, Вт | 7600–8000 | в зависимости от схемы | ||||
| Ток холостого хода, % | 1,8–2,0 | — | ||||
| Напряжение короткого замыкания, % | 5,5 | — | ||||
Габаритные и установочные размеры
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Длина × Ширина × Высота, мм | 1930 × 1180 × 1910 | возможны отклонения в зависимости от исполнения | ||||
| Полная масса, кг | 2000–2100 | в зависимости от исполнения | ||||
| Масса масла, кг | 490–510 | уточняется по паспорту | ||||
| Установочные размеры, мм | 820 × 700 | — | ||||
Установочные размеры уточняются в паспорте на конкретное изделие. Завод изготавливает трансформаторы с азотной защитой, в гофрированных герметичных или радиаторных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения.
Преимущества трансформаторов ТМЗ
- герметичное исполнение с азотной подушкой исключает контакт масла с атмосферой;
- защита масла от увлажнения и окисления;
- надёжная компенсация изменения объёма масла за счёт азотной подушки;
- снижение эксплуатационных расходов благодаря отсутствию необходимости в регулярном обслуживании;
- наличие предохранительного клапана для компенсации избыточного давления;
- возможность установки газового реле для дополнительной защиты (по требованию).
Частые вопросы о трансформаторах ТМЗ 630
Какой ресурс работы у трансформатора ТМЗ 630?
При соблюдении правил эксплуатации (ПУЭ, ПТЭЭП) срок службы составляет не менее 25 лет. Заводская гарантия — до 5 лет.
Можно ли устанавливать трансформатор на улице?
Да, исполнение У1 и УХЛ1 допускает наружную установку. Бак герметичен с азотной защитой, масло защищено от увлажнения.
Какое масло заливается в трансформатор?
Применяется трансформаторное масло с пробивным напряжением не менее 40 кВ. Благодаря герметичности с азотной защитой, замена масла в течение всего срока службы не требуется.
Чем отличается ТМЗ 630 от ТМ 630 и ТМГ 630?
ТМЗ — герметичное исполнение с азотной подушкой. ТМ имеет расширительный бак, ТМГ — гофрированный герметичный бак без азота. Завод может изготовить любой вариант по требованию заказчика.
Обратите внимание: завод изготавливает трансформаторы с азотной защитой, в гофрированных герметичных и радиаторных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения. Возможно производство моделей на напряжения ВН 6, 10, 20, 35 кВ.
Соответствие требованиям ПУЭ и ПТЭЭП подтверждено сертификатами и протоколами испытаний.
Трансформатор ТМЗ 630 кВА: назначение и область применения
Масляный силовой трансформатор ТМЗ 630 — трёхфазный двухобмоточный понижающий агрегат мощностью 630 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.
Оборудование предназначено для работы в распределительных сетях энергосистем, на промышленных объектах, в сельских и городских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.
Ключевые особенности ТМЗ 630:
- герметичное исполнение с защитной азотной подушкой;
- отсутствие расширительного бака — компенсация объёма масла за счёт азотной подушки;
- пять ступеней регулирования напряжения (ПБВ) с шагом ±2×2,5 % от номинала;
- плоскошихтованная магнитная система из холоднокатаной стали;
- обмотки из медного или алюминиевого провода.
Изготовление ведётся по ГОСТ 11677‑85, ГОСТ Р 52719‑2007 и ТУ завода. Завод производит трансформаторы как с азотной защитой, так и в гофрированных герметичных или радиаторных баках.
Расшифровка маркировки трансформатора ТМЗ 630
Маркировка ТМЗ‑630‑10‑0,4‑Υ/Υн‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- З — герметичное исполнение с защитой азотной подушкой (без расширителя);
- 630 — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
- 0,4 — номинальное напряжение обмотки НН, кВ;
- Υ/Υн‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υн‑11, Υ/Zн‑11);
- У1 — климатическое исполнение для умеренного климата (категория размещения 1).
«Герметичное исполнение трансформаторов ТМЗ с азотной подушкой исключает контакт масла с атмосферой, предотвращая его увлажнение и окисление. Это существенно увеличивает межремонтный ресурс и снижает эксплуатационные затраты. При этом конструкция с азотной защитой обеспечивает дополнительную компенсацию объёма масла при изменении температуры.»
— Главный технолог завода
Технические характеристики трансформатора ТМЗ 630
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Номинальная мощность, кВА | 630 | — | ||||
| Напряжение ВН, кВ | 6 или 10 | по заказу | ||||
| Напряжение НН, кВ | 0,4 | — | ||||
| Схема соединения | Υ/Υн‑0, Δ/Υн‑11, Υ/Zн‑11 | по заказу | ||||
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C | ||||
Полный вес трансформатора — около 2000–2100 кг, масса масла — до 500 кг. Габариты (Д×Ш×В): 1930×1180×1910 мм.
Конструкция трансформатора ТМЗ 630
Основные узлы масляного трансформатора ТМЗ 630:
- Бак — герметичная сварная конструкция из листовой стали с азотной подушкой, заполненная трансформаторным маслом;
- Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали;
- Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
- Азотная подушка — компенсирует изменение объёма масла при нагреве, предотвращает контакт масла с воздухом;
- Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
- Устройства защиты — предохранительный клапан для сброса избыточного давления, маслоуказатель, газовое реле (по требованию).
Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1‑76.
Условия эксплуатации трансформатора ТМЗ 630
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМЗ 630 оснащены устройством ПБВ (переключение без возбуждения). Это позволяет изменять коэффициент трансформации на 5 ступенях с диапазоном ±2×2,5 % от номинального напряжения.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети. Это простой и надёжный способ поддержания напряжения в допустимых пределах при изменении нагрузки.
Нормативная база и стандарты
| Документ | Наименование | Примечание | ||||
|---|---|---|---|---|---|---|
| ГОСТ 11677‑85 | Трансформаторы силовые. Общие технические условия | основной стандарт | ||||
| ГОСТ Р 52719‑2007 | Трансформаторы силовые. Общие технические условия | для оборудования после 2008 г. | ||||
| ГОСТ 11920‑85 | Трансформаторы силовые масляные | дополнительный стандарт | ||||
| ГОСТ 15150‑69 | Климатическое исполнение | категории размещения | ||||
| ГОСТ 1516.1‑76 | Электрооборудование переменного тока | испытания изоляции | ||||
| ПУЭ | Правила устройства электроустановок | гл. 1.4, 2.1 | ||||
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 | ||||
«Каждый трансформатор ТМЗ 630 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания.»
— Инженер-конструктор завода
Потери и ток холостого хода
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Потери холостого хода, Вт | 1050–1100 | в зависимости от исполнения | ||||
| Потери короткого замыкания, Вт | 7600–8000 | в зависимости от схемы | ||||
| Ток холостого хода, % | 1,8–2,0 | — | ||||
| Напряжение короткого замыкания, % | 5,5 | — | ||||
Габаритные и установочные размеры
| Параметр | Значение | Примечание | ||||
|---|---|---|---|---|---|---|
| Длина × Ширина × Высота, мм | 1930 × 1180 × 1910 | возможны отклонения в зависимости от исполнения | ||||
| Полная масса, кг | 2000–2100 | в зависимости от исполнения | ||||
| Масса масла, кг | 490–510 | уточняется по паспорту | ||||
| Установочные размеры, мм | 820 × 700 | — | ||||
Установочные размеры уточняются в паспорте на конкретное изделие. Завод изготавливает трансформаторы с азотной защитой, в гофрированных герметичных или радиаторных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения.
Преимущества трансформаторов ТМЗ
- герметичное исполнение с азотной подушкой исключает контакт масла с атмосферой;
- защита масла от увлажнения и окисления;
- надёжная компенсация изменения объёма масла за счёт азотной подушки;
- снижение эксплуатационных расходов благодаря отсутствию необходимости в регулярном обслуживании;
- наличие предохранительного клапана для компенсации избыточного давления;
- возможность установки газового реле для дополнительной защиты (по требованию).
Частые вопросы о трансформаторах ТМЗ 630
Какой ресурс работы у трансформатора ТМЗ 630?
При соблюдении правил эксплуатации (ПУЭ, ПТЭЭП) срок службы составляет не менее 25 лет. Заводская гарантия — до 5 лет.
Можно ли устанавливать трансформатор на улице?
Да, исполнение У1 и УХЛ1 допускает наружную установку. Бак герметичен с азотной защитой, масло защищено от увлажнения.
Какое масло заливается в трансформатор?
Применяется трансформаторное масло с пробивным напряжением не менее 40 кВ. Благодаря герметичности с азотной защитой, замена масла в течение всего срока службы не требуется.
Чем отличается ТМЗ 630 от ТМ 630 и ТМГ 630?
ТМЗ — герметичное исполнение с азотной подушкой. ТМ имеет расширительный бак, ТМГ — гофрированный герметичный бак без азота. Завод может изготовить любой вариант по требованию заказчика.
&n
Видео
Документы
Доставка ТМЗ 630/6/0,4 по России и СНГ
Доставка автомобильным транспортом, Ж/Д или комбинированно (Ж/Д + авто) — до объекта в любой регион РФ.
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Варианты доставки
| Способ доставки | Условия | Срок |
|---|---|---|
| Транспортная компания Способ доставки | Бесплатно доставляем оборудование до терминала ТК. Работаем со всеми основными магистральными перевозчиками Условия | Рассчитывается по маршруту Срок |
| Самовывоз со склада завода Способ доставки | Отгрузка в рабочие дни с 09:00 до 16:00 (Екатеринбург) Условия | В день согласованной отгрузки Срок |
| Экспресс-курьер Способ доставки | Для отправлений до 30 кг (запчасти, документация) Условия | 1–5 рабочих дней Срок |
Полные условия доставки, требования к транспорту и порядок получения груза — на странице «Доставка по всей России».
Гарантия до 5 лет на ТМЗ 630/6/0,4
Перед вводом в эксплуатацию Покупатель предоставляет протокол высоковольтных испытаний от аккредитованной лаборатории. Ежегодное ТО — по регламенту ПУЭ с направлением акта Поставщику.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
Полный список условий и порядок действий при гарантийном случае — на странице «Гарантия на товар».
Способы оплаты ТМЗ 630/6/0,4
- 50% предоплата, 50% — по факту готовности к отгрузке.
- 50/50 по факту загрузки в транспорт Покупателя — с фото- и видеофиксацией.
- Индивидуальные условия — по согласованию.
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Для юрлиц — полный пакет закрывающих документов: УПД, счёт-фактура, ТТН.
Все способы оформления заказа и полные условия оплаты — на странице «Условия оплаты».
Да, завод выполняет заказы на трансформаторы любой нестандартной мощности. Мы проектируем и изготавливаем оборудование под индивидуальные параметры сети, условия эксплуатации и требования заказчика. Это позволяет решать задачи, для которых типовые решения не подходят.
Какие нестандартные параметры мы учитываем?
При разработке трансформатора нестандартной мощности мы анализируем следующие характеристики:
- Номинальная мощность – любое значение, отличное от стандартного ряда (например, 100, 160, 250, 400, 630, 1000 кВА и выше).
- Напряжение первичной и вторичной обмотки – от 0,4 до 35 кВ и более, включая нестандартные сочетания.
- Схема и группа соединения обмоток – например, Y/Yn-0, Y/Z-11, Delta/Wye и другие по запросу.
- Тип охлаждения – естественное (сухое или масляное), принудительное, с дутьём.
- Климатическое исполнение – для районов Крайнего Севера, тропического климата, агрессивной среды.
Как заказать трансформатор нестандартной мощности?
Процесс заказа состоит из нескольких этапов:
- Запрос технического задания – вы присылаете требуемые параметры (мощность, напряжения, условия работы).
- Расчёт и проектирование – наши инженеры выполняют электромагнитный, тепловой и конструктивный расчёт.
- Согласование габаритов и цены – вы получаете чертежи, спецификацию и коммерческое предложение.
- Изготовление – сроки обсуждаются индивидуально, в среднем от 4 до 8 недель.
- Испытания и отгрузка – каждая единица проходит приёмо-сдаточные тесты на заводском стенде.
Важно: трансформаторы нестандартной мощности сопровождаются полным пакетом документов: паспорт, сертификат соответствия, протокол испытаний. На них распространяется стандартная заводская гарантия — 5 лет.
Для расчёта нестандартного трансформатора отправьте запрос нашим инженерам. Мы подберём оптимальное решение по цене и срокам.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
